一、 設備用途

武漢凱迪正大電氣有限公司生產該設備用于武漢市軌道交通 11 號線東段工程，用于電器檢修間，適用于列車上各種高壓電器、電子設備的耐壓試驗。供方供應設備須滿足該地區及現場使用環境。

二、 數量。

耐壓試驗臺：1臺，5kv/500mA 型號：YD-5/10

三、適用范圍。

該設備應能適用于地鐵車輛電機、列車上各種高壓電器、電子設備、電磁接觸器、交流接觸器、電線、電纜

及其它儀器和各種材料進行抗電強度（耐壓）試驗，能夠考核被試電器、電子設備的絕緣水平和承受內部和外部過

電壓的能力。

四、結構及特點：

KDYD試驗臺應采用變壓器升壓方式，設備應含有高壓升壓電路、自動控制電路、采樣比較電路、保護電路、時間

預置、漏流預置檢測電路、報警電路等組成部分。

本測試儀主要高壓變壓器、控制柜及顯示電路組成。

采用移動式機柜，使操作簡單方便。

五、主要技術參數。

輸入電源： 單相AC220V ±10％，50Hz

輸出功率： 2.5KVA

輸出電壓： AC 0-5000 V連續可調 測量精度小于5‰

輸出電流： AC 0－500 mA連續可調 測量精度小于5‰

耐壓時間： 0－99.99S 連續可調

報警時間： 0－60S

報警方式： 聲光

外形尺寸: L*W*H:600*500*1100（尺寸可適當做出調整）

移動方式： 控制柜和變壓器下面要求有尼龍輪，方便移動

柜體顏色： REAL7035（凱迪藍）



六、技術特點。

（1）采用電動調壓方式進行升降壓，電流、電壓數字顯示；

（2）試驗臺具有過流、過壓、短路保護功能；

（3）試驗臺具有試驗預報警、被試件漏流超限聲光報警功能；進行耐壓試驗時，有耐壓試驗指示燈閃爍指示功能；

（4）試驗臺可對耐壓時間、漏流值進行任意設定，較好地滿足了檢修現場試驗的要求；

（5）試驗臺具有交流耐壓試驗功能；

（6）具有急停按鈕，防止突發事件發生時設備斷電；

七、試驗步驟要求。

１、將耐壓試驗線從試驗臺抽屜中取出，與被試件相連（夾?。?。

２、合上試驗臺右側的空氣開關；旋轉面板上的電源開關，電源指示燈亮。

３、觀察啟動準備指示燈（即零位指示燈）是否點亮（紅色），如亮，可以按下啟動按鈕，啟動指示燈亮，接

通啟動電源。否則，按啟動按鈕不起作用，應按降壓按鈕，直到啟動準備指示燈點亮（紅色），再按啟動按鈕。啟

動指示燈點亮時，預報警電鈴響，提示作業人員注意：將進行耐壓試驗；預報警時間為20秒。

４、按下耐壓試驗按鈕，開始耐壓試驗，這時，耐壓閃爍燈閃亮。耐壓試驗時間到后（含升壓過程時間），試驗自動停止。

５、當按下耐壓試驗按鈕后，連續按升壓按鈕，電壓指示數顯表顯示當前電壓。當達到所需電壓后，停止升壓，

如當前電壓超過所需電壓，可以按降壓按鈕降壓。

６、如試驗過程中，漏流值超過設定值，報警蜂鳴器報警，同時，自動停止耐壓試驗，并自動切斷啟動電源。

７、正常試驗完成后，應按降壓按鈕，直到啟動準備指示燈亮。

８、按下停止按鈕，斷開啟動電源；旋轉電源開關，關閉電源，電源指示燈熄滅；斷開空氣開關，收好試驗線（放到抽屜里）操作全部完成。

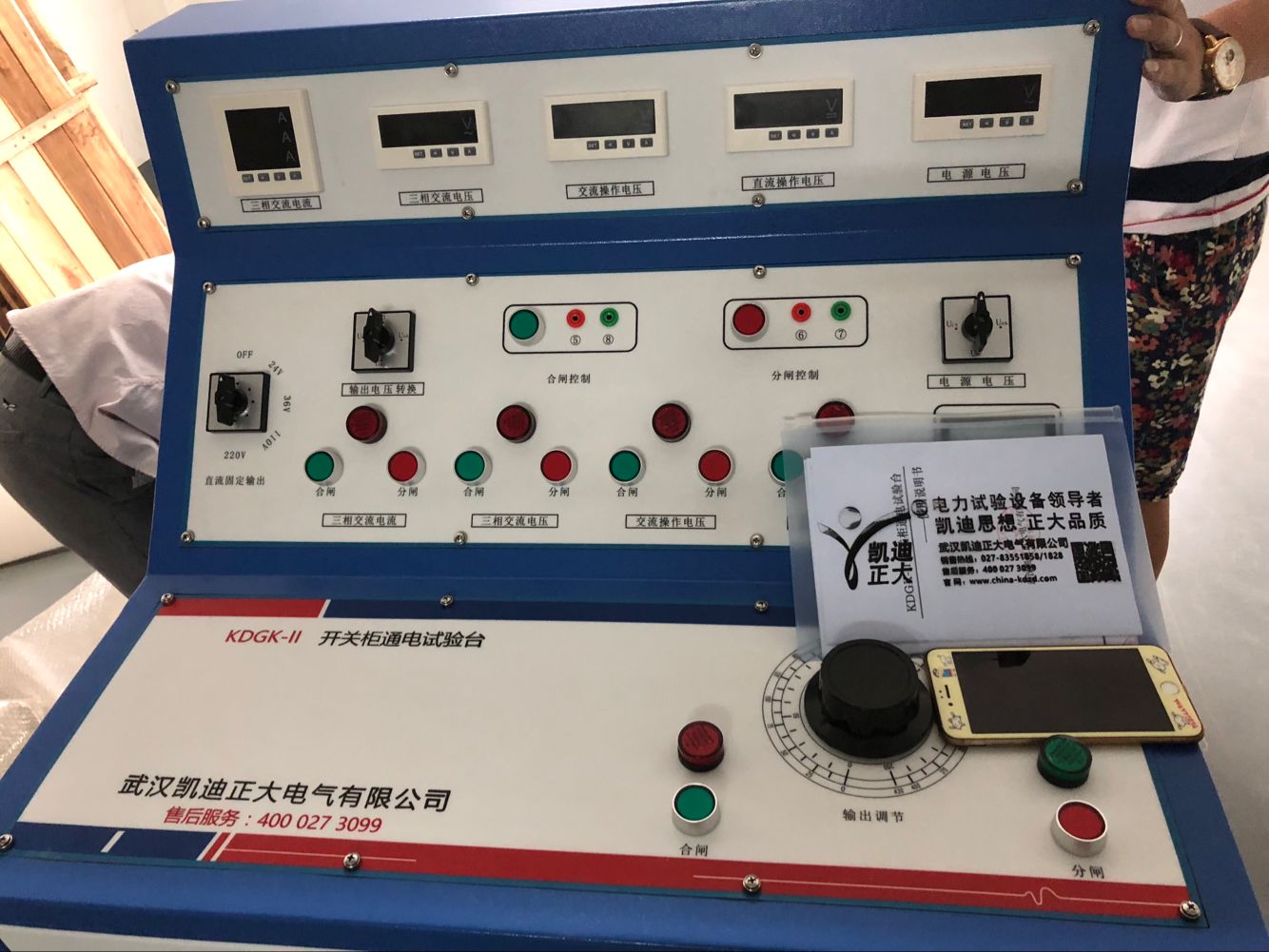

八、操作面板布局。

耐壓試驗臺須武漢凱迪正大電氣有限公司生產經我方簽字確認同意。

九、 裝箱清單。

名稱 數量 備注

耐壓試驗臺 一套

說明書 一份

出廠檢測報告 一份

合格證 保修卡 一份

操作規程 一份

電器明細表 一份

電子資料 一份

設備銘牌 一份

十、設備銘牌

設備名稱：耐壓試驗臺 型 號：YD-5/10

輸入電源：AC220V±10％，50Hz 輸出功率：2.5KVA

輸出電壓：AC 0-5000 V 輸出電流：AC 0－500 mA

外形尺寸：以實際尺寸為準 出廠編號：180336
